PD4-SI-PIN管驱动器
CMOS-PD4-SI/IEBA
产品描述 产品图片 产品参数

CMOS单片PIN管驱动器PD4_SI,用于微波开关、移相器,大容性负载驱动。

特点:

1、高速: 延迟时间可小至2.5ns

          开关频率可达50MHz

          瞬态冲击电流达800mA, 可使PIN管迅速开关

2、寛功率范围: 稳态输出电流  0~±200mA

3、本身功率损耗小:空载典型值5mW/每通道(1MHz工作频率),可大大提高可靠性和封装密度。

4、输入电平和通用数字电路兼容:逻辑“0”=0~0.35Vdd, 逻辑“1”= 0.65Vdd~Vdd

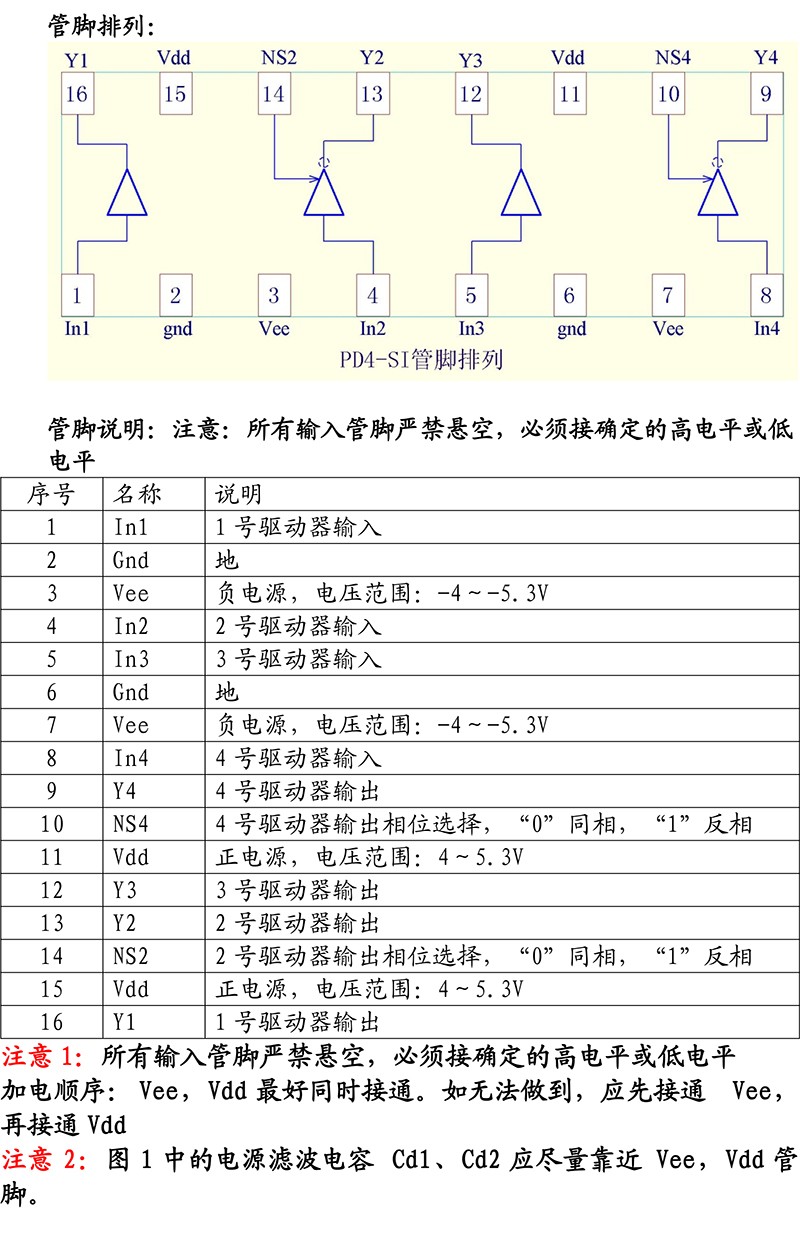

5、输出和输入同相,反相、可通过NS管脚由用户自行选择。

6、多种封装形式:sop,ssop朔封,csop金属陶瓷封装,也可提供芯片用于微组装。

7、有普通工业级和国军标B,B1级产品,也可根据客户特殊要求进行生产。

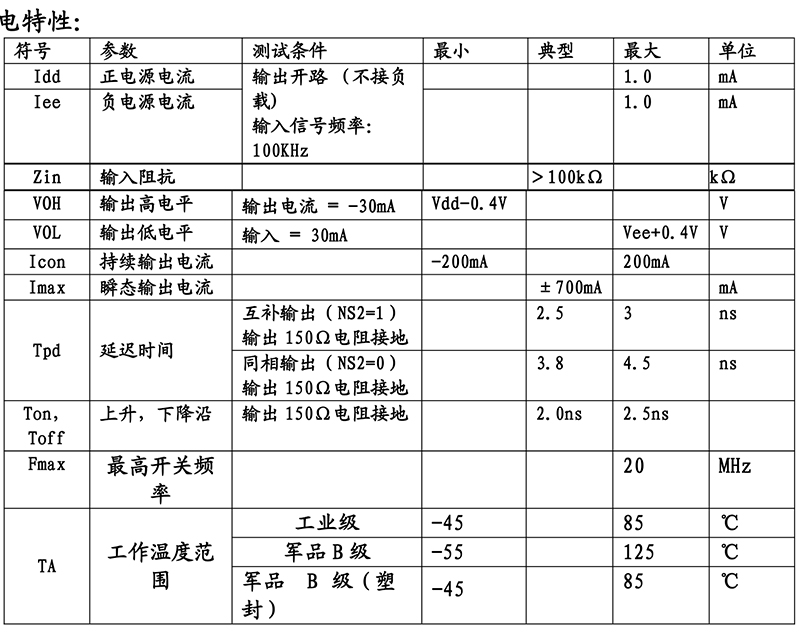

序号

参数名称

符号

单位

典型值

备注

1

输入信号

Iin

V

“0”=0~0.35Vdd,

“1”=0.65Vdd~Vdd

标准数字信号

2

开关延迟时间

td

ns

≤2.5


3

开关时间

tr

tf

ns

≤2

输出电流10%~90%

4

开路输出电压

Vout

V

约为Vdd/Vee

输出开路

5

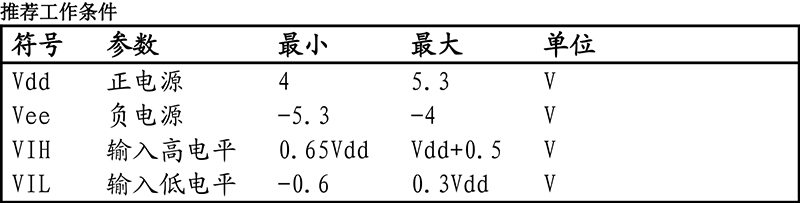

电源电压(1)

Vdd

V

+4~5


6

电源电压(2)

Vee

V

-4~-5


7

稳态输出电流

IOUT

mA

0~±200


8

最大输出冲击电流

Imax

A

≥1.2

可使PIN管迅速开关

9

最高工作频率

Fmax

MHz

50


9

工作温度

Tw

塑封 -40~+85

金属陶瓷 -55~+125

裸片 -55~+125

塑封(工业级)

金属陶瓷,裸片(军品B级)

10

芯片尺寸


mm

2.06×1.93×0.32


11

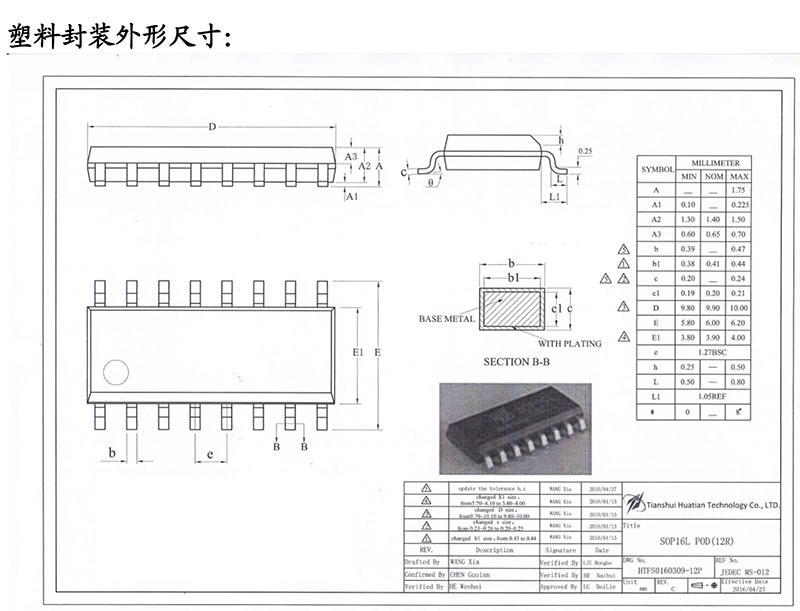

封装形式

sop,ssop塑封   金属陶瓷 裸片


12

压焊点面积

pad

mm

0.1×0.1

芯片引线压点

13

可靠性

符合GJB548A-96规定的B1,B级环境和筛选条件
